イベント会場レイアウト図の作り方｜用途別図面と版管理

イベント会場レイアウト図は一枚の完成図で終わらせず、会場確認用、施工用、運営用など用途を分け、版番号と承認者を管理します。

会場レイアウト図は、会場寸法、什器・機材、動線、担当配置を関係者へ伝える用途別の図面です

会場担当は施設条件、施工会社は寸法と設置位置、運営スタッフは来場者動線と持ち場を中心に確認します。すべての情報を一枚へ詰め込むと、必要な情報が埋もれ、変更箇所も見つけにくくなります。

基礎となる会場図面と現地調査の結果は共通化し、用途別に表示情報を切り替えます。図面名、用途、対象日、版番号、更新日、確認者、承認者、配布先を必ず組み合わせ、古い版で施工や運営が進まないようにします。

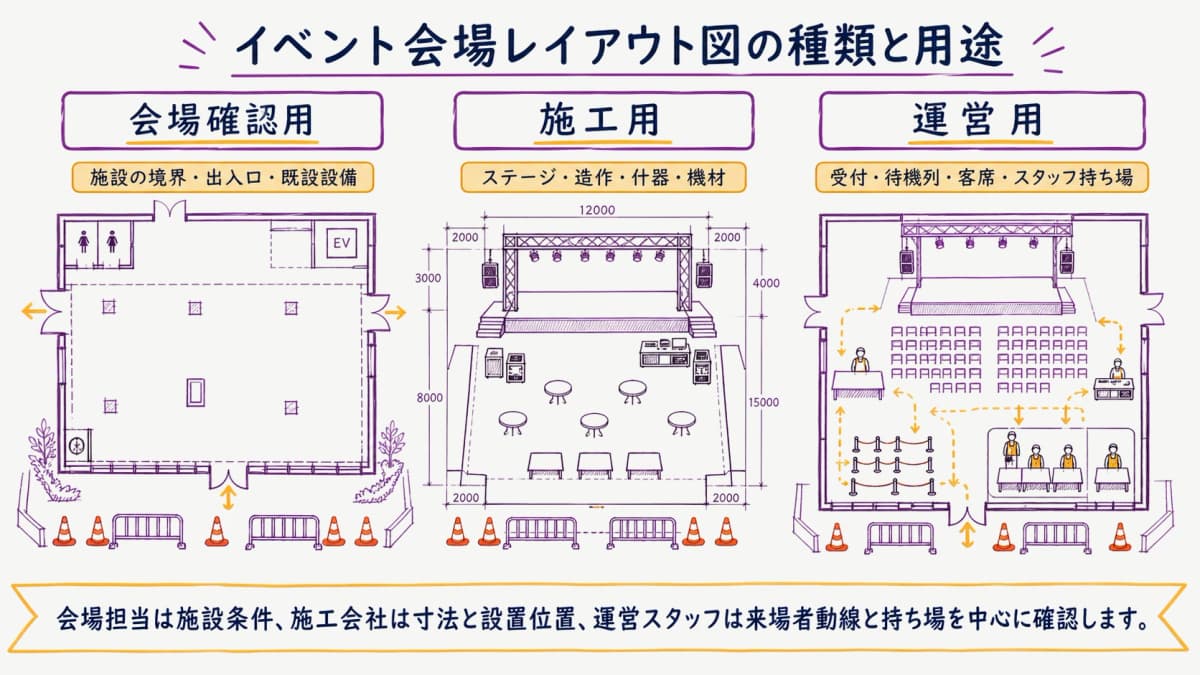

イベント会場レイアウト図の種類と用途

図面の目的は、見栄えのよい配置を示すことだけではありません。会場の制約に合うか、設営できるか、来場者とスタッフが安全に動けるかを、確認すべき相手へ伝える情報媒体です。

一枚の完成図では関係者ごとの確認を満たせない

会場確認用では、施設の境界、出入口、既設設備、利用禁止区域、電源、搬入条件などを会場側と照合します。施工用では、ステージ、造作、什器、機材、電源・配線、施工順序に関係する寸法を明らかにします。運営用では、受付、待機列、客席、スタッフ配置、誘導、救護等の動線を示します。

基準情報が異なる三枚を別々に作るのではなく、同じ会場寸法と確定条件を基に用途別の表示を作ります。一つの配置変更が施工・運営の双方へ影響する場合は、関連する図面を更新し、変更した版同士を対応させます。

たとえば受付位置の変更は、運営担当の持ち場だけでなく、電源・通信、サイン、待機列、避難動線、施工物、搬入順へ影響します。変更を一枚の図面だけへ反映すると、別担当は旧位置を前提に準備します。変更ごとに影響する設備・機材・人員・配布図面を洗い出す仕組みが必要です。

通路幅、避難経路、什器間隔、収容人数、施工条件は、全国共通の数値を置きません。最新の会場図面、利用規約、会場・施工会社・所管窓口の回答で確認します。別会場の数値や過去案件の図面を、そのまま適用しないことが重要です。

用途・記載項目・配布先を早見表で分ける

図面の欄外には、イベント名、会場、対象日、用途、縮尺または寸法の扱い、版番号、更新日、更新者、確認者、承認状態を記載します。「最新版」とだけ書かず、配布済みの版を一意に識別できる番号を付けます。

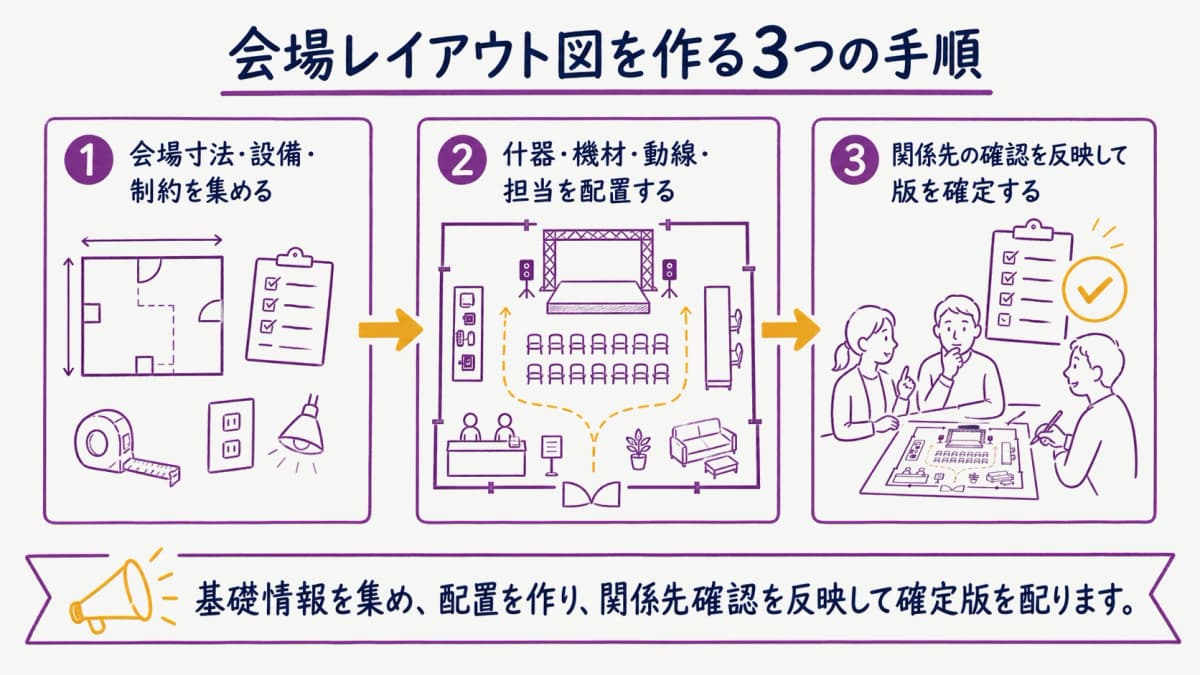

会場レイアウト図を作る3つの手順

イベント制作の進め方の現地調査後に、基礎情報を集め、配置を作り、関係先確認を反映して確定版を配ります。作図ソフトの操作ではなく、情報伝達の工程として管理します。

ステップ1｜会場寸法・設備・制約を集める

会場から最新の平面図、利用規約、設備資料を受け取り、図面の作成日・更新日、対象フロア、寸法表記を確認します。イベント会場の現地調査チェックリストで、図面と現地の出入口、柱、段差、天井、電源、固定設備、避難設備、搬入口を照合します。

図面と現地が異なる、寸法が不足する、工事や他催事で条件が変わる場合は、推測で補完せず会場へ確認します。利用禁止区域、床荷重等の施工条件、火気・電源、掲示、養生、搬入出、提出物は、会場・施工会社・所管窓口の回答を根拠にします。

現地調査では、測定した位置と方法、測定者、日付を残します。壁芯・仕上面など寸法の基準が違う場合や、開閉する扉、可動間仕切り、仮設物で有効寸法が変わる場合を区別します。提供図面へ追記するときは、会場提供情報と自社測定を見分けられるようにし、確認前の寸法を確定値として配布しません。

ステップ2｜什器・機材・動線・担当を配置する

まず会場境界、出入口、既設設備、使用不可区域を固定し、ステージ、客席、受付、待機列、展示、控室、機材、電源、救護等を配置します。来場者、出演者、スタッフ、搬入機材、緊急時の経路を分け、交差や滞留を確認します。

各什器・機材には名称、数量、外形寸法、向き、担当を対応させます。設置間隔や通路幅を見た目で決めず、会場条件、利用規約、施工会社、所管窓口へ確認します。イベント搬入出計画の作り方の車両・機材・時間枠とも整合させます。

動線は一本の線だけでなく、入場・退場、スタッフ、出演者、搬入、廃棄物、救急時など目的を分けます。交差点、滞留箇所、扉の開閉、段差、案内サインの視認方向を確認します。レイアウト上で空いている場所でも、設備操作や防災上使用できない区域があるため、用途ごとに会場へ確認します。

ステップ3｜関係先の確認を反映して版を確定する

会場、施工、音響、照明、映像、運営、警備、救護、クライアントなど、用途別の確認者へ必要な図面を配ります。確認期限、確認対象、回答方法を明記し、「問題があれば連絡」とだけせず、承認・条件付き承認・修正要を区別します。

修正を受けたら変更点、理由、影響する図面、更新者、承認者を記録します。複数の回答が矛盾する場合は制作責任者が関係先を集めて調整し、都合のよい回答だけを採用しません。確定版は配布先一覧と対応させ、旧版の使用停止を通知します。

承認の対象も明記します。クライアントが演出上の配置を承認しても、会場規約や施工・安全条件まで確認したことにはなりません。会場、施工、運営などの確認者ごとに対象項目を分け、すべての必要な回答がそろった段階を確定版とします。条件付き承認は残条件と担当・期限を図面管理表へ戻します。

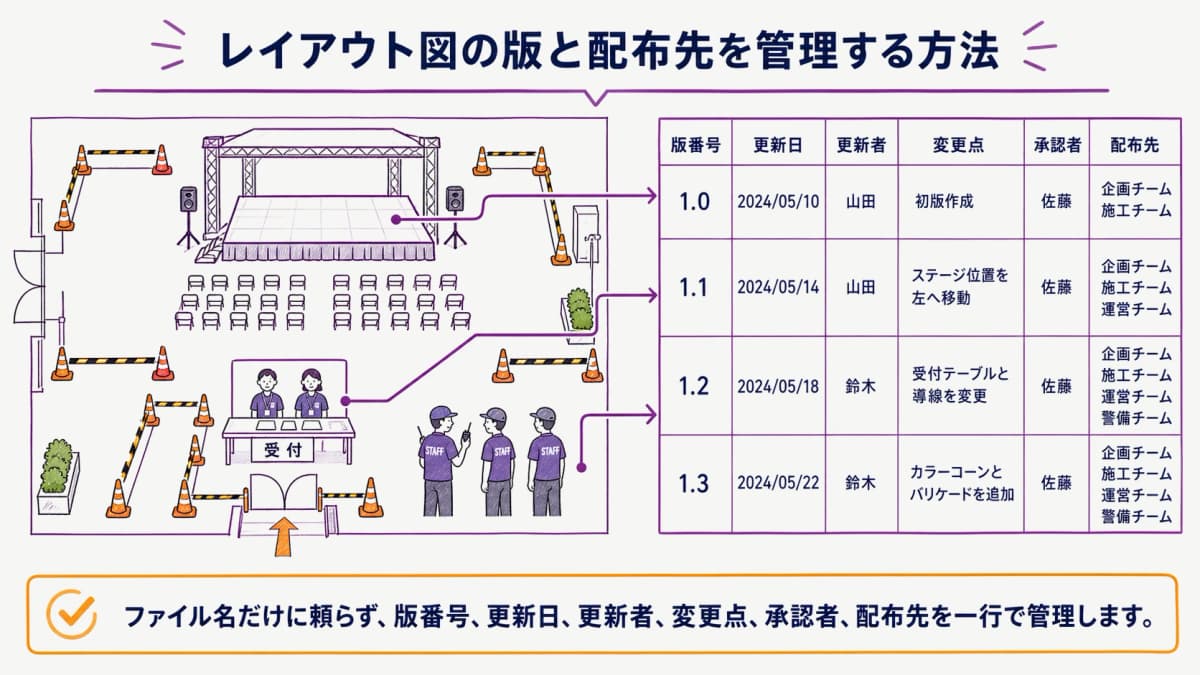

レイアウト図の版と配布先を管理する方法

版管理では、ファイル名だけに頼らず、版番号、更新日、更新者、変更点、承認者、配布先を一行で管理します。図面の用途と対象日も記録し、施工用の承認を運営用へ自動的に流用しません。

版番号・変更点・承認者を更新履歴へ残す

旧版は黙って上書きせず、使用停止と新しい版番号を配布先へ通知します。紙で配布した場合は回収・差替え、デジタルで共有した場合は参照先と通知履歴を確認します。当日の口頭変更も、図面へ反映した後に承認者と配布先を記録します。

ファイル名は、イベント、会場、用途、対象日、版番号を識別できる社内規則に合わせます。ただしファイル名の末尾へ「最終」「最新」を重ねても版管理にはなりません。更新履歴の版番号とファイル内の表記を一致させ、印刷物にも同じ識別情報が見える位置へ記載します。

図面の基礎情報を案件・会場・機材管理へつなぐ

イベントHUBでは、作図の基になる会場条件、機材割当、スタッフ配置、案件日程を一つの案件で共有できます。図面の作成・保管・版管理を行う機能としてではなく、作図担当へ渡す基礎情報と担当・期限をそろえる用途に限定します。

イベント案件台帳の作り方で図面用途、作図担当、確認者、承認期限、配布先を管理し、図面ファイルの正式な保管先は社内ルールで定めます。会場・機材・配置が変わったら、どの用途の図面へ影響するかを確認して作図担当へ連絡します。

料金は初期費用100,000円（税込）・月2,980円/名（税込・6名以降、1〜5名は4,980円/名・税込）です。料金・機能の詳細は、お問い合わせからご案内しています。

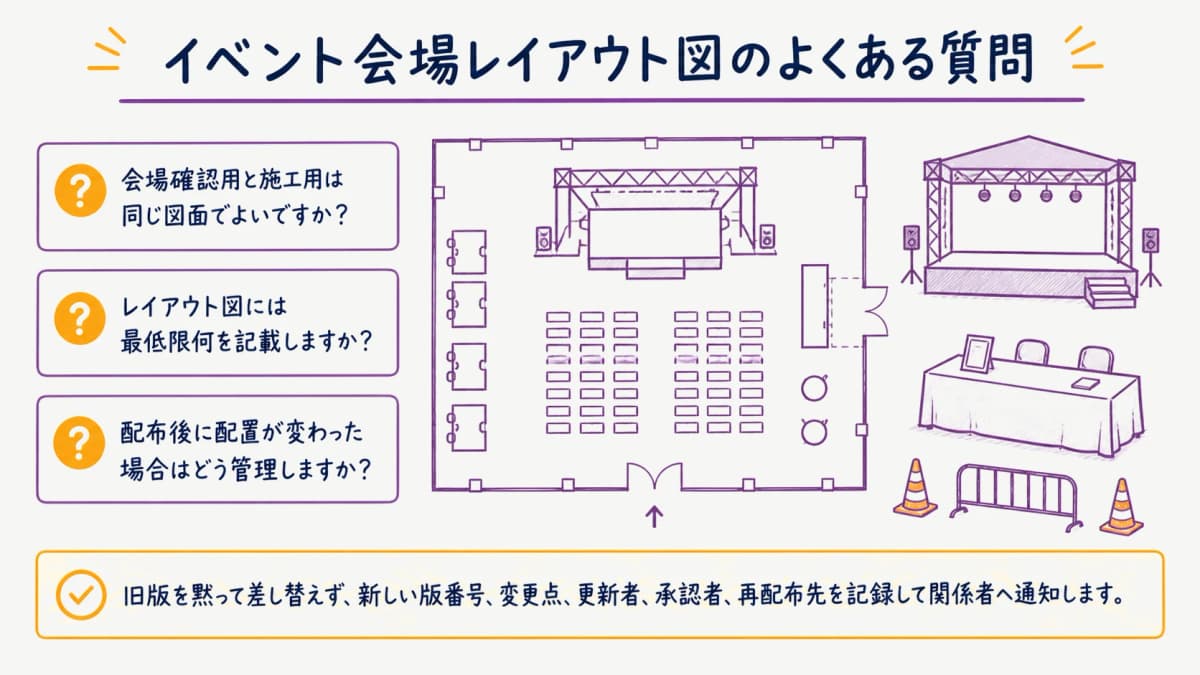

イベント会場レイアウト図のよくある質問

会場確認用と施工用は同じ図面でよいですか？

基準情報は共通化できますが、会場、施工、運営では確認目的が異なります。用途ごとに必要な情報と配布先を明示します。

レイアウト図には最低限何を記載しますか？

会場境界・寸法、出入口、既設設備、ステージ・什器・機材、来場者とスタッフの動線、担当、図面の版番号と確認者を記載します。

配布後に配置が変わった場合はどう管理しますか？

旧版を黙って差し替えず、新しい版番号、変更点、更新者、承認者、再配布先を記録して関係者へ通知します。

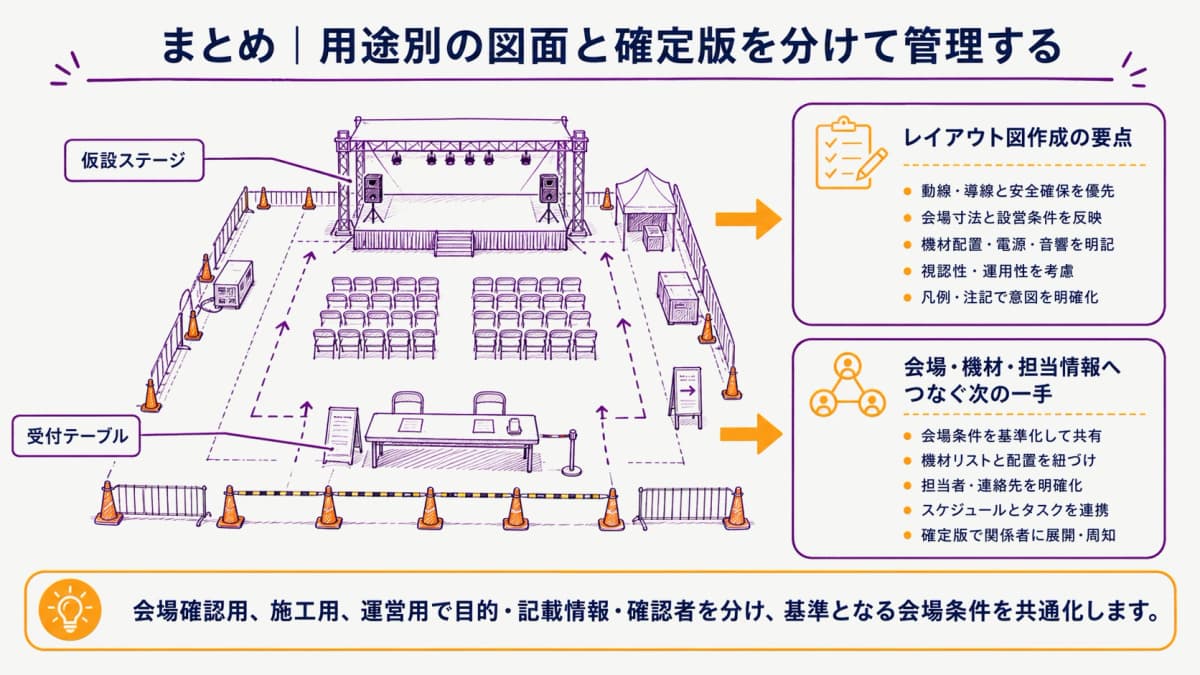

まとめ｜用途別の図面と確定版を分けて管理する

レイアウト図作成の要点

会場確認用、施工用、運営用で目的・記載情報・確認者を分け、基準となる会場条件を共通化します。寸法・通路・避難・施工条件は会場と所管先の最新回答で確認します。

会場・機材・担当情報へつなぐ次の一手

版番号、更新日、変更点、承認者、配布先を記録し、旧版の使用を止めます。作図の基になる会場、機材、スタッフ、日程を案件へ集め、変更時は影響する用途の図面を更新してください。
